海綿設計的最大意義

在于更真實親近的為民眾服務

這是一處廣場公建區的改造

我們告別以往廣場大院的生硬形象

巧妙設計雨水花園

打造出綠意盎然的臨街環境景觀

以開放海綿實用的姿態亮相

　　項目名稱: 遷安市市政廣場西側公建區雨水綜合利用改造工程設計

　　項目位置: 河北省遷安市鋼城大街市政廣場西側公建區

　　項目規模:  6.2萬m2

　　業主單位：遷安市海安投資有限公司

　　設計單位：北京清控人居環境研究院有限公司

　　主設計師：王欣、潘立爽、李佩芳、馬靜惠、朱閆明子

　　開始時間：2015年6月

　　竣工時間:  2017年3月

　　項目分析

　　市政廣場西側公建區是遷安海綿城市改造項目的典型案例，改造之初為在建項目，建筑及內庭基本完工，部分道路及管網已鋪設完畢。作為公建類項目，建筑及硬質鋪裝占較大比例，致使現狀綜合雨量徑流系數達0.73，設計降雨量42.6mm條件下雨水徑流量高達1932m²。

　　設計過程

　　市政廣場西側公建區建筑及內庭由于位于地下車庫頂板區域，不能設置下滲式海綿設施，故將此區域劃分為非透水區，其他無地下建筑區域劃分為透水區，并在透水區分散布置海綿設施。

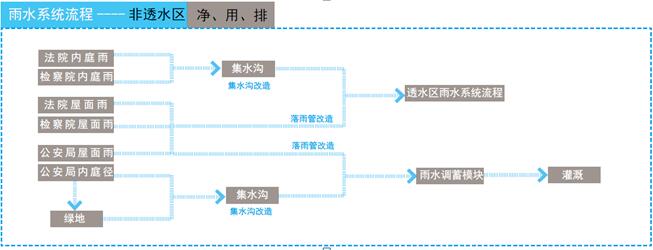

非透水區雨水系統流程

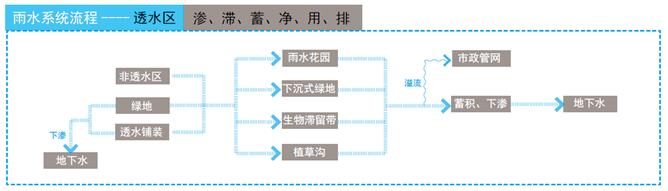

透水區雨水系統流程

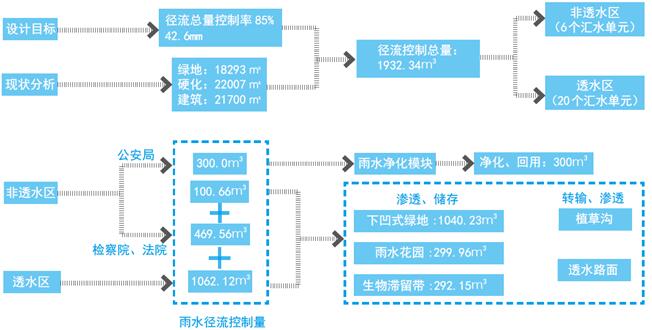

　　非透水區的海綿設計首先對下墊面面積以及產流量進行計算，兩側的檢察院及法院由于東西有較大面積的綠地，所以通過對內庭現狀集水溝的改造，將建筑屋頂及內庭雨水引入東西兩側透水區的海綿設施進行蓄積下滲。

　　中部公安局周邊綠地較少，除屋頂部分雨水通過建筑外圍雨落管進入透水區域外，屋頂剩余產流及內庭產流計300m?通過改造后的內庭集水溝引入公安局北側的雨水模塊，雨水回用于地塊的綠化灌溉。

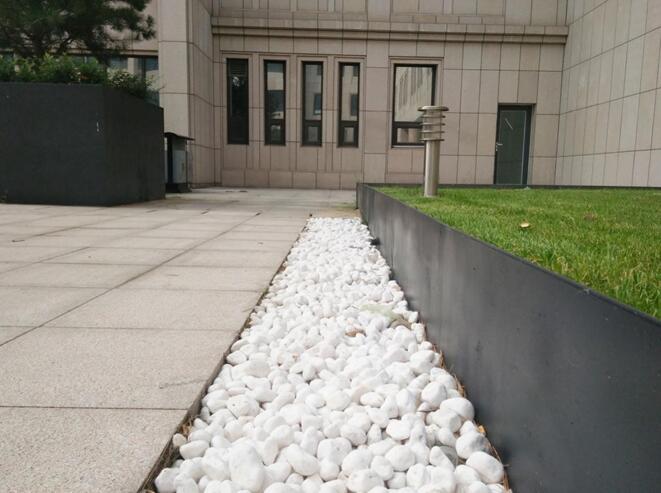

集水溝改造后效果

　　由于場地的特殊使用需求，景觀設計沿用現狀的軸線對稱形式，內庭鋪設花崗巖面層，給場地保留較大面積活動空間；在建筑邊界設計高位植壇，場地中間增設灰色鋼板種植池及木質坐凳，提供休憩設施，同時提升內庭景觀品質。

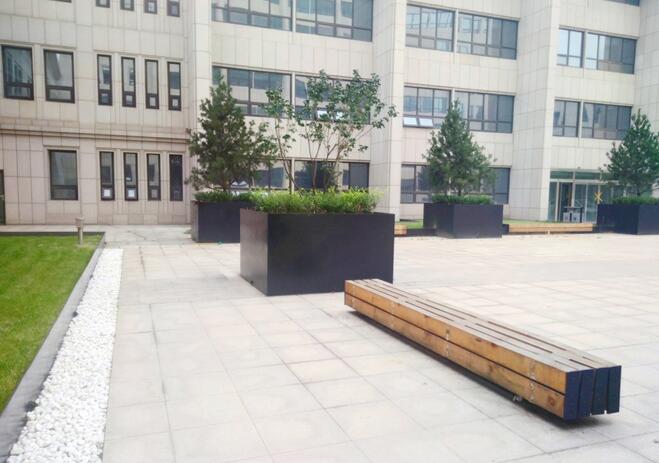

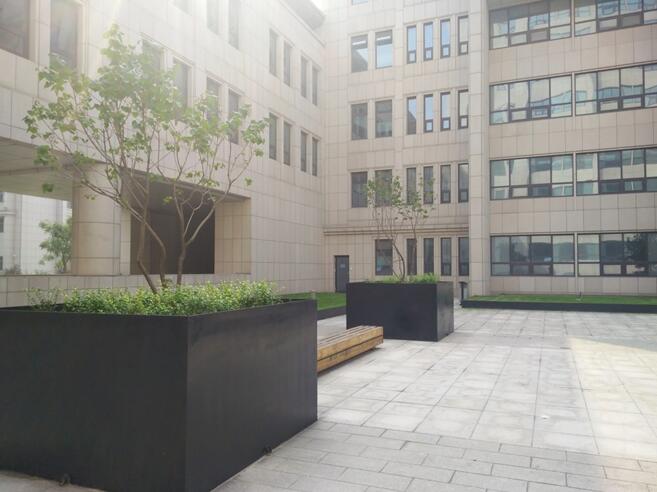

內庭建成效果

　　通過場地的豎向分析，透水區南高北低，東西向，中間高兩側低，徑流從高到低的流向確定海綿設計的走向。

　　場地南側為場地最高區域，設計將六個種植帶串聯，并在道路相對低點進行道牙斷接改造，形成連續型凈化雨水的生物滯留帶。

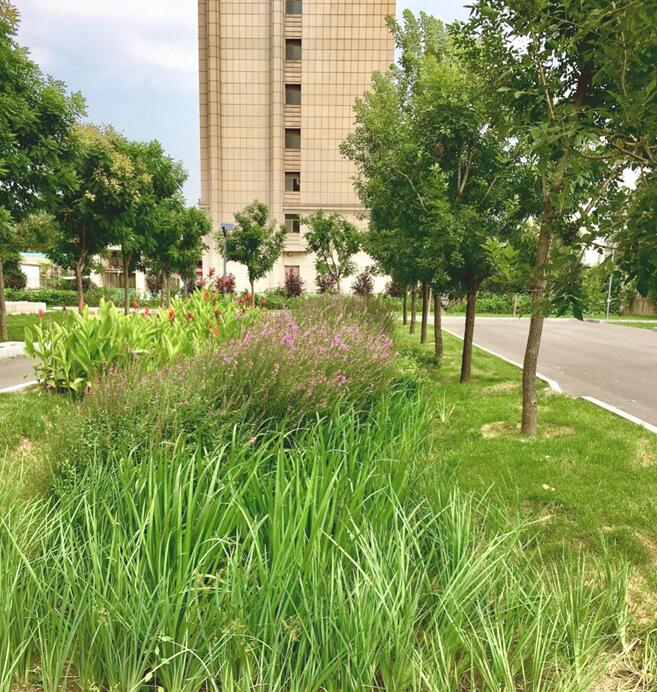

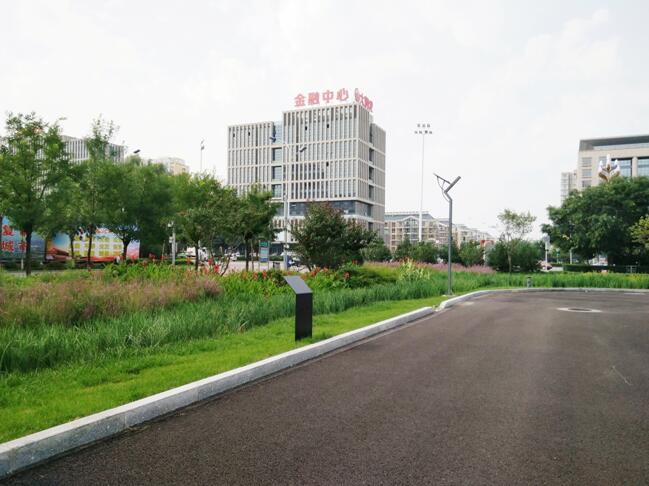

生物滯留帶建成效果

　　雨水匯集到場地東西兩側，東側綠帶改造為生物滯留帶做雨水的集中收集；西側綠帶用植草溝串聯三個下沉式綠地，利用豎向使雨水逐級凈化調蓄并最后進入西北角場地最低點的雨水花園中。

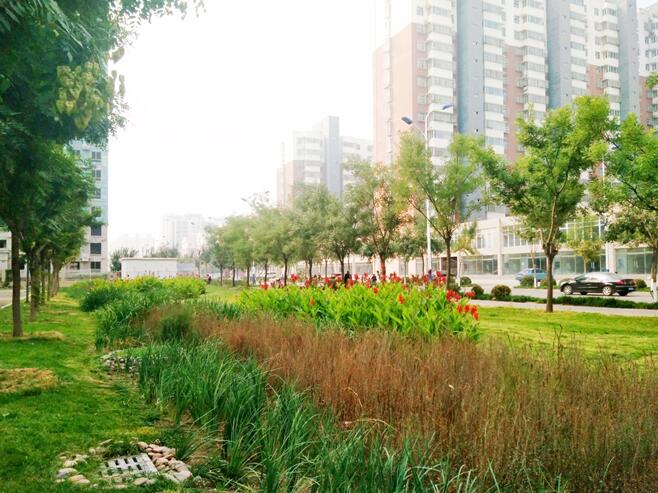

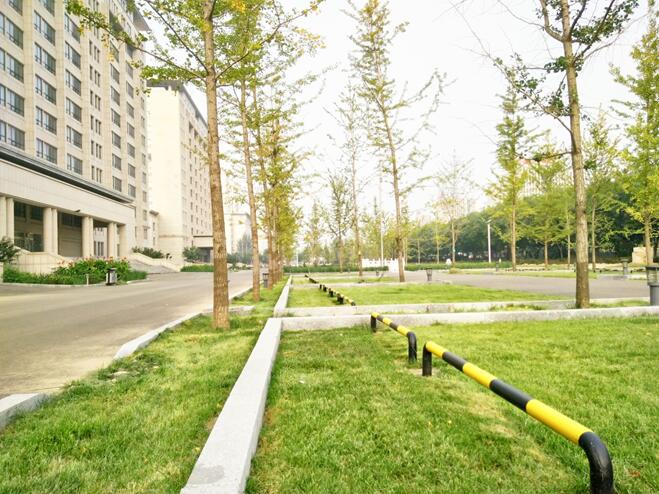

連續型下沉綠地建成效果

　　場地北側為主入口及臨街區域，是場地對外展示的窗口：入口區圍繞升旗臺布置規則排列的生態停車位，營造入口區綠色、生態的空間氛圍；在臨街區域設計雨水花園，打造出綠意盎然的臨街環境景觀，告別以往政府單位的大院形象，以開放姿態拉近與民眾的距離。

生態停車場建成效果

　　市政廣場西側公建區在雨水花園、雨水模塊位置布置水質采樣儀器，在地塊與市政管網連接處設置流量監測點，經過近半年的監測，場地未出現雨量集中引起的洪澇問題，也通過雨水模塊達到了雨水回用的需求，為水資源的節約貢獻一份力量。

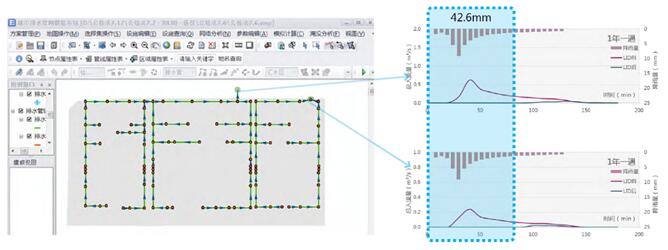

設計模型模擬

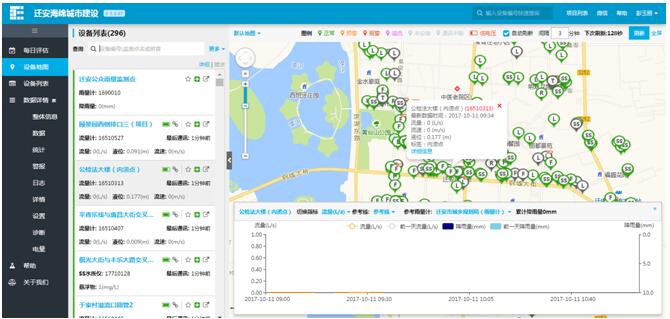

海綿效果監測
